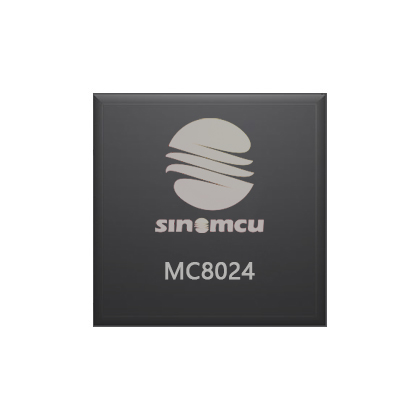

MC8024

▶ 8位CPU内核
        △ 精简指令集，4级深度硬件堆栈
        △ CPU为双时钟，可在系统高/低频时钟之间切换
        △ 系统高频时钟下FCPU可配置为2/4/8/16分频，系统低频时钟下FCPU固定为2分频

▶ 存储器
        △ 1.5K×16位OTP型程序存储器，可通过间接寻址读取程序存储器内容
        △ 128字节SRAM型通用数据存储器，支持直接寻址、间接寻址等多种寻址方式

▶ 内部合封串行EEPROM芯片（24C02）

▶ 2组共16个I/O
        △ P0（P00~P07），P1（P10~P17）
        △ P14为输入/开漏输出口，编程时为高压VPP输入
        △ P02~P04/P06/P11~P13/P16可复用为ADC输入
        △ P02/P04/P07/P12/P14/P17内置上拉电阻，P02/P04/P05/P12/P16内置下拉电阻，均可单独使能/禁用，P05下拉电阻复位状态即有效
        △ 除P14/P16外，其余端口均可输出VDD/2电平信号，并可单独使能/禁止

▶ 系统时钟源
        △ 内置高频RC振荡器（16MHz），可用作系统高频时钟源
        △ 内置低频RC振荡器（32KHz），可用作系统低频时钟源

▶ 系统工作模式
        △ 高速模式：CPU在高频时钟下运行，低频时钟源工作
        △ 低速模式：CPU在低频时钟下运行，高频时钟源可选停止或工作
        △ HOLD1模式：CPU停止运行，高频时钟源工作
        △ HOLD2模式：CPU停止运行，高频时钟源停止工作，低频时钟源工作
        △ 休眠模式：CPU停止运行，时钟源停止工作

▶ 内部自振式看门狗计数器（WDT）
        △ 溢出时间固定：64ms
        △ 工作模式可配置：始终开启、始终关闭

▶ 3个定时器
        △ 8位定时器T0，可实现外部计数、BUZ功能、8+3模式PWM功能
        △ 8位定时器T1，可实现BUZ功能、2路共周期独立占空比的PWM功能
        △ 8位定时器T2

▶ 1个12位高精度逐次逼近型ADC
        △ 8路外部通道：AN2~AN4/AN6/AN8~AN10/AN12；1路内部通道：VDD/4
        △ 参考电压可选：VDD、内部参考电压VIR（2V/3V/4V）
        △ ADC时钟：FHIRC的32分频（500KHz）

▶ 中断
        △ 外部中断（INT0~INT1）
        △ 定时器中断（T0~T2）

▶ 低电压复位LVR：2.4V/3.2V

▶ 工作电压
        △ VLVR32 ~ 5.5V @ Fcpu = 0~8MHz
        △ VLVR24 ~ 5.5V @ Fcpu = 0~4MHz
        △ VLVR24 ~ 5.5V @ Fcpu = 0~32KHz/2

▶ 封装形式
        △ SOP16/SOP14
